Digital Mobile Radio (DMR)

DMR ist ein Digitalfunkstandard, entwickelt vom European Telecommunications Standards Institute (ETSI). Da DMR ein offener Standard ist, kann und wird es von vielen Herstellern in deren Geräten implementiert. So entsteht eine breite Auswahl an Funkgeräten und Infrastruktur. Durch das Zugriffsverfahren Time Division Multiple Access (TDMA), bietet DMR zwei Zeitschlitze zur Übertragung der Datenpakete (Sprache, Text, Positionsdaten, Telemetrie, …). So entstehen zwei unabhängig voneinander nutzbare Übertragungskanäle auf der gleichen Frequenz. Die Kanalbreite beträgt nur 12,5kHz. Verglichen mit dem Analogfunk ergibt sich die doppelte Kapazität bei gleicher Kanalbreite. Hinzu kommen die zusätzlich übertragbaren Daten wie Positionsdaten und Telemetrie.
Da ein Funkgerät üblicherweise auf einem Zeitschlitz sendet und die Übertragung innerhalb des zweiten Zeitschlitzes pausiert, ergibt sich der nahezu um die Hälfte reduzierte Energiebedarf (verglichen mit einem bauähnlichen Analogfunkgerät).

LARU BM DMR Netzwerk

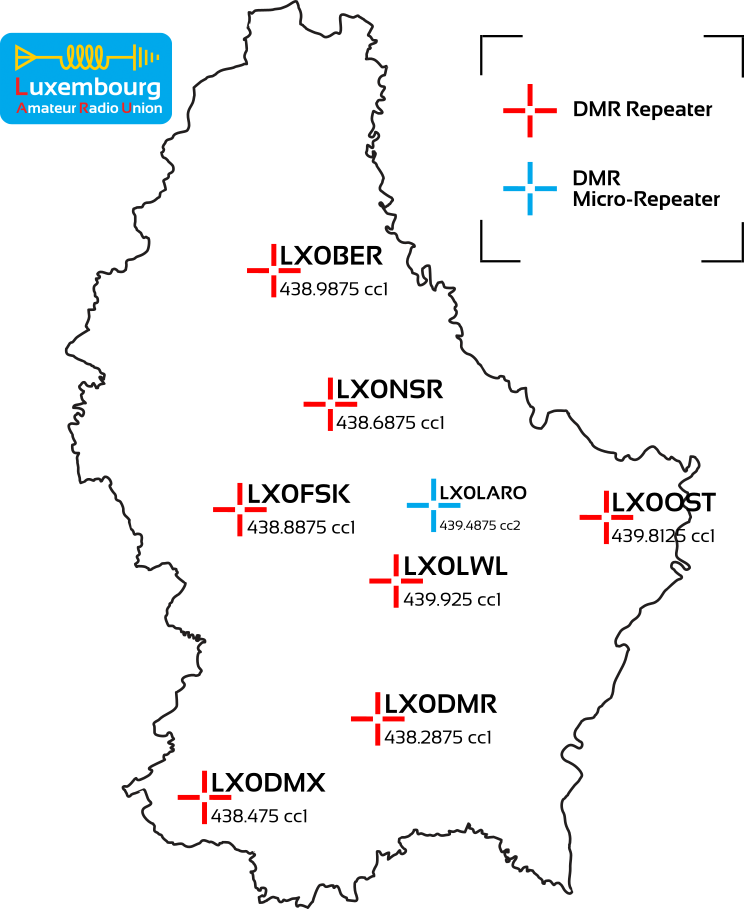

Bereits seit der Gründung der LARU werden die täglichen Gespräche unter Mitgliedern und anderen Funkamateuren größtenteils über DMR und seit dessen Aufbau auch über das LARU DMR Netzwerk in UHF (70cm Amateurfunkband) abgewickelt. Die DVC Arbeitsgruppe wurde verpflichtet ein landesweites Digitalfunknetz für Funkamateure auf DMR Basis aufzubauen. UHF bietet hierfür einige gute Eigenschaften. Anders als zu Beginn, wird für die Vernetzung der Relaisstationen das weltweite präsente Brandmeister Netzwerk genutzt. Daher der neue Name des Netzes: LARU BM DMR Netzwerk. Heute besteht das Netz aus 8 Relaisstationen, die sämtlichen Funkamateuren im Gebiet zur Verfügung stehen.

* Transportabele Notfunkrelaisstation
** Mikrorelais (gezielte Abdeckung eines kleinen Umfeldes, zB. Tal)

Funktionen im Netz

Die Standard DMR-Features sowie die von Brandmeister ermöglichten Features sind im Netz verfügbar. Im LARU BM DMR Netzwerk gibt es zusätzlich den LARU Weather Broadcaster, welcher in periodischen Abständen, die aktuellen Wetterdaten ankündigt.

Förderung des Digitalfunks

Neben dem Aufbau des Netzes, bietet die Arbeitsgruppe DVC ebenfalls Workshops zum Thema DMR an. Ausserdem werden stets neue Erkenntnisse und Empfehlungen in fertige Konfigurationsdateien gepackt und so den Mitgliedern zur Verfügung gestellt. Dies vereinfacht den Einstieg in die Welt des Digitalfunks und liefert zusätzlich einheitliche Frequenzen und Einstellungen umso leichter und schneller die gewünschten Kollegen zu erreichen.
Das Aufsetzen von Testberichten zu Funkgeräten gehört ebenfalls zu den Aufgabenfeldern der DVC.

Informationen zum DMR in Luxemburg können ebenfalls dem Brandmeister Wiki entnommen werden: https://wiki.brandmeister.network/index.php/Luxembourg

Weitere Artikel zum Thema DMR gibt es am Ende dieser Seite.

Digital Mobile Radio (DMR)

DMR is a digital radio standard developed by the European Telecommunications Standards Institute (ETSI). Since DMR is an open standard, many manufacturers can and do implement it in their devices, which results in a wide range of radios and infrastructure. With the Time Division Multiple Access (TDMA) access method, DMR offers two time slots for the transmission of data packets (voice, text, position data, telemetry, …). This creates two independently usable transmission channels on the same frequency. The channel width is only 12.5kHz. Compared to analog radio, the capacity is doubled within the same channel width. On top of this, DMR puts additional transmittable data such as position data and telemetry on the data stream.
As a radio usually transmits on one time slot and paused transmission during the second time slot, the energy requirement is reduced by almost half (compared to a similar analog radio).

LARU BM DMR Netzwerk

Since the LARU was founded, the daily conversations among members and other radio amateurs have mostly been handled via DMR and since its establishment also via the LARU DMR network in UHF (70cm amateur radio band). The DVC working group was engaged to set up a nationwide digital radio network for radio amateurs, based on DMR. UHF offers some good properties for this. Unlike as the beginning, the global Brandmeister network is used for the network between the relay stations today. Hence the new name of the network: LARU BM DMR network. Today the network consists of 8 repeaters, which are available to all radio amateurs in the area.

* Transportable emergency repeater
** Micro-repeater (targeted coverage of a small area, eg. valley)

Network features

In addition to the standard DMR features as well as the features enabled by Brandmeister, the LARU BM DMR network offers the LARU Weather Broadcaster. This tool periodically announces the current weather data.

Promoting digital radio

In addition to building a DMR network, the DVC working group also offers workshops on the topic of DMR. New findings and recommendations are always packed into finished configuration files and made available to members. This simplifies the entry into the world of digital radio and also provides uniform frequencies and settings that makes it easier and quicker to reach the desired colleagues.
The preparation of test reports on radio devices is also one of the DVC’s areas of responsibility.

Information on DMR in Luxembourg can be found on Brandmeister Wiki: https://wiki.brandmeister.network/index.php/Luxembourg

There are more articles on the topic of DMR at the end of this page.

•
